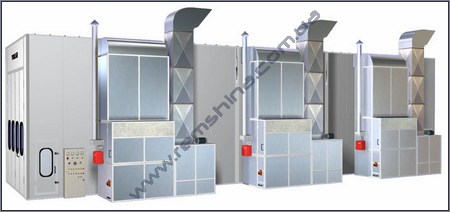

YK-20-50 Industrial Spray Booth
| Технические данные | YK-20-50 Industrial Spray Booth | | ВНУТРЕННИЕ ГАБАРИТЫ, мм | 20000 x 5000 x 5000 | | ВНЕШНИЕ ГАБАРИТЫ, мм | 20144 x 6896 x 5600 | | СТЕНЫ | Толщиной 70мм, ширина 1150мм, шиповая структура 0.426мм, стальной цвет с полистиролом внутри
4 поддерживающие стальные панели и 4 перекладины на крыше для укрепления конструкции камеры. | | ОСНОВАНИЕ | Без фундамента и пола. Вытяжка воздуха из 2 рядов ям на земле, размеры каждой ямы 18000 x 840мм | | ВЪЕЗДНЫЕ ВОРОТА, мм | 4000 x 4500
4 створки | | БОКОВАЯ ДВЕРЬ, мм | 700 x 2000
2 двери, изоляция - ПОЛИСТИРОЛ | | ОСВЕЩЕНИЕ | - Потолочное освещение: 104 x 36Вт;
- Боковое освещение (32 слева, 32 справа, 8 на задней стенке): 72 x 36Вт, вертикальное исполнение.
| | ТИП ГЕНЕРАТОРА | - Верхнее всасывание воздуха;
- Задняя вытяжка воздуха;
- Квадратная стальная рамка, наружная сторона покрыта белой сталью, внутренняя сторона покрыта оцинкованной сталью.
| | ПРИТОЧНЫЙ ВЕНТИЛЯТОР | 6 радиальных вентилятора YDW5.6M двойного действия по 7.5кВт, общей производительностью 120000 м3/ч | | ВЫТЯЖНОЙ ВЕНТИЛЯТОР | 3 радиальных вентилятора TAE-710H двойного действия 11кВт, общей производительностью 108000 м3/ч | | ТЕПЛОГЕНЕРАТОРНАЯ ГРУППА | - 3 масляные горелки RIELLO RG5S, производительность 780Мкал/ч;
- 3 нержавеющих стальных теплообменника, рабочая температура 80ºС;
- 3 электрических демпфера от цикла распыления до сушки.
| | СИСТЕМА ФИЛЬТРАЦИИ | - Предварительный фильтр;
- Напольный фильтр (стекловолокно)
- Высокоэффективный фильтр (потолочный фильтр)
- M-образный фильтр активированного угля.
| | СИСТЕМА КОНТРОЛЯ | - Распыления;
- Распыления при повышении температуры сушки;
- Установки времени;
- Переключения освещения;
- Индикатора неисправности;
- Температурного регулятора;
- Переключателя источника питания;
- Аварийного отключения;
- Ограничителя температуры.
| | ОБЩАЯ МОЩНОСТЬ, кВт | 85 | | БЛОК ПИТАНИЯ | Согласно запросу | | ПОТОК ВОЗДУХА, м/сек | ≥0.25 | Технические характеристики взяты с сайта производителя. Опции к ОСК по нормам Украины | Опция | Цена, € | | Огнеотсекающая заслонка верхняя | 430 | | Электроклапан отсечки сжатого воздуха от краскопульта | 80 | | Манометр-контроль давления в камере | 150 | |
